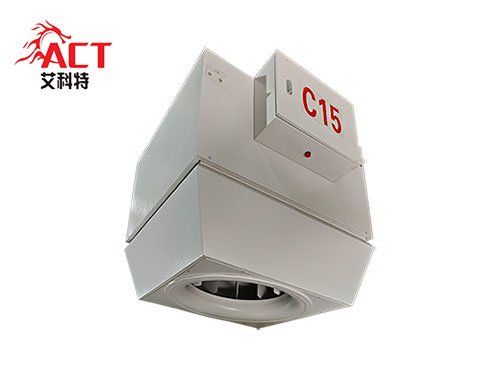

大型空间热水暖风机

型号名称

NF-S(Q)ZBH 高大空间吊挂系列

主要用途

吊挂在层高6米以上高大空间建筑中的间歇式取暖产品。

使用场所

层高高、面积大的厂房、库房、展厅、各种场馆。

产品简介

机器下送风，可降低高度方向室温温差，节能效果显著；

出风口配旋流风口，增加出风扩散角度，提高覆盖范围；

小型号适用层高低或面积小场所，噪声较低，舒适性好；

大型号适用层高高或面积大场所，送风远，覆盖面积大；

需外配控制箱使用，控制箱为有线控制和无线控制二种；

为暖通工程配套产品，可按照施工图纸或招标要求定制。

主要参数

热水型

型号	长*宽*高mm	电机功率 W(380V)	风量 m3/h	进出 管径	进回水 60/50℃	进回水 70/60℃	进回水 80/65℃
					制热量kW	制热量kW	制热量kW
NF-S50ZBH	800*800*800	500	5000	DN40	38	45	51
NF-S60ZBH	880*880*810	550	6000	DN40	45	54	61
NF-S80ZBH	1000*1000*810	850	8000	DN50	60	72	81
NF-S100ZBH	1080*1080*850	1100	10000	DN50	75	90	101

蒸汽型

型号	长*宽*高mm	电机功率 W(380V)	风量 m3/h	进出 管径	蒸汽压力 0.1MPa	蒸汽压力 0.2MPa	蒸汽压力 0.3MPa
					制热量kW	制热量kW	制热量kW
NF-Q50ZBH	800*800*800	500	5000	DN32	45	60	69
NF-Q60ZBH	850*850*810	550	6000	DN32	54	72	82
NF-Q80ZBH	980*980*810	850	8000	DN40	73	96	111
NF-Q100ZBH	1050*1050*850	1100	10000	DN40	90	119	136

注意事项

1、只适合大型场所使用，根据场所大小及噪声要求选择机型及数量。

2、将高空聚集的高温空气压下来，减少高度方向的温差实现节能降耗。

3、集中控制的机器数量少建议采用有线控制方式。
